Télémètre motorisé LEICA 3D Disto

Le télémètre motorisé le plus performant de sa catégorie. Bien plus performant que les télémètres laser standards et moins couteux q'un scanner 3D.


Faites un relevé intérieur ou extérieur en toute simplicité avec le DISTO 3D. Nombre de points illimitées, mode scanner, mode projection etc...


Demande conseil à notre expert !

Disponibilité : En stock

6 700,00 € HT TTC : 8 040,00 €
Leica Disto

Description

Détails

PRESENTATION DU TELEMETRE MOTORISE LEICA 3D DISTO : ( sans tablette )



Ce télémètre vous garantie une prise de mesure avec une précision inégalée. Il vous permet de capturer et d'enregistrer n'importe quel point (même caché), des distances et même des surfaces inclinées sans aucune difficulté. Devis personnalisé sur demande.

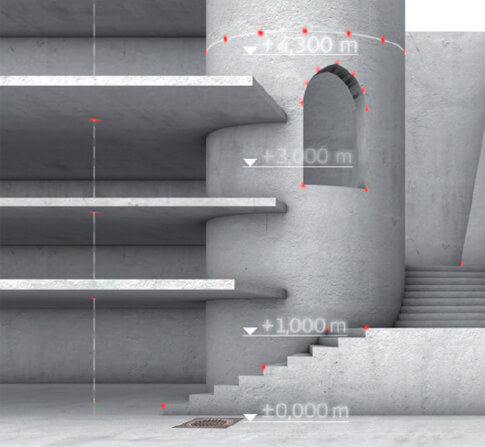

LEICA 3D Disto - Des possibilités décuplées


DES POSSIBILITES DECUPLEES





Pour une meilleure maîtrise

de votre projet

Le télémètre LEICA 3D Disto vous assure la maîtrise et une très haute précision quelque soit le degré de difficulté de votre projet. Il capture et enregistre les points de mesure, les points cachés, les distances, les surfaces même inclinées, sans aucune difficulté. Fini les cotes oubliées et les erreurs de mesure.




Le relevé d'espace

Mesurez en mode scan ou en mode manuel l'ensemble des pièces: les murs, fenêtres, raccordements ou escaliers. Tout ça à partir du même point.




 MESURER UNE

FORME COMPLEXE



Que vous deviez mesurer des surfaces simples, des surfaces de toit, des pentes, des angles, des arrondies ou même implanter des éléments aux formes complexes, cet appareil est fait pour vous.



Une fois les mesures prises, le 3D Disto de LEICA transfert l'ensemble des données sous forme de fichier .DXF vous permettant de constituer un plan 2D et 3D de vos mesures.

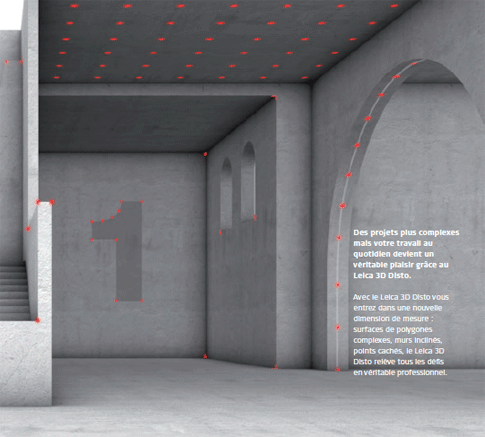

 LEICA 3D Disto - Capture des points

 MESURE SIMPLIFIEE

Le télémètre 3D Disto de LEICA mesure chaque point très facilement sans avoir à se déplacer jusqu'à la cible.





DONNEES 3D

En une seule mesure, ce télémètre permet d'obtenir l'emplacement, la hauteur et la distance sous forme de coordonnées X Y Z.





MESURE DE POINTS

DIFFICILES D'ACCES

Exemple concret : la mesure d'une toiture de maison difficile d'acces. Vous pouvez prendre toutes vos mesures sans aucun problème en vous plassant sur l'immeuble d'en face. Les coordonnées XYZ de chaque point mesuré permet au processeur de calculer la surface et pente et vous recreer la surface en 3 dimensions.





 DES OUTILS SIMPLES

ET PERFORMANTS



Des astuces intelligentes vous sont proposées et vous assistent tout au long de l'utilisation - procédé intuitif.

EXEMPLE : utilisation de la fonction projecteur pour poser un escalier.

  • Mise d'aplomb rapide
  • Implantation rapide
  • Tracer une parallèle
  • Suivre un niveau
  • Cotes de références
  • Contrôle de hauteur

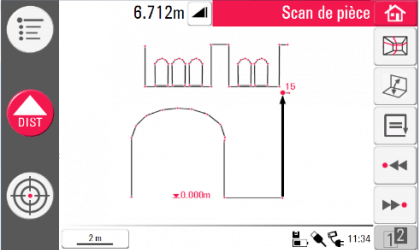

 Telemetre LEICA 3D Disto - Croquis en temps réel sur tablette tactile

 AFFICHAGE DU CROQUIS

EN TEMPS REEL



Le télémètre 3D Disto affiche en temps réel les mesures sous forme de dessin. Plus de croquis manuels.

Si les travaux réalisés exigent votre intervention, la télécommande peut activer les fonctions à distance pour vous garantir un confort maximal.

Via une interface PC, vous pouvez récupérer les données sous plusieurs types de fichiers : .DXF  .CSV  .TXT  .JPG





 EXEMPLE DE PRISE DE MESURE

"Escalier en colimaçon"



Dans cet exemple, vous allez pouvoir découvrir comment l'opérateur peut prendre plusieurs angles de mesure : grâce à l'utilisation des cibles adhésives.

Utilisation de la tablette pour contrôler le télémètre LEICA 3D Disto. Mémorisation de l'ensemble des points de l'escalier.

Aperçu sur l'ordinateur du résultat en 3D à partir du fichier fournis par le télémètre.



Téléchargez cet exemple au format PDF.





EXEMPLE DE PRISES DE MESURE

"Accès difficiles"



Comment prendre des mesures sur un toit difficile d'accès. La méthode est présentée dans la vidéo ci-contre.




 CONTRÔLE DU TELEMETRE

AVEC UNE TABLETTE PC





Appareils compatibles :

  • Ordinateur fixe
  • Ordinateur portable
  • Tablette PC
  • Tablette de controle fournie

Systèmes d'exploitation compatibles :

  • Windows XP
  • Windows 7
  • Windows 8



APPLICATIONS





Installateur :

Une seule position pour prendre des mesures et reporter le quadrillage du sol au plafond. Grande facilité pour projeter ou implanter des points, des parallèles, des côtes de référence et des quadrillages.



Cuisiniste :

Impossible d'oublier des côtes, la représentation graphique en temps réel affiche chaque point avec le tracé. Vous pouvez visualiser confortablement l'ensembles des données sur votre ordinateur après les avoir transférés.



Couvreur :

Le défi de mesurer un toit rapidement et avec précision est maintenant une routine pour tout possésseur de cet appareil. Gain de temps et d'argent vous permettant de fournir à vos clients un devis rapide.



Administrateur de bâtiment :

Fini l'époque où il fallait plusieurs étapes pour obtenir un rapport complet et détaillé: prendre des mesures, réaliser des croquis pour tout reproduire à l'ordinateur. Le télémètre LEICA 3D Disto vous assiste pour la prise de mesure et s'occupe de l'ensemble du traitement des données informatiques (plan 2D / 3D et valeurs seules).






Liste de métiers



  • Agencement de magasin
  • Architecte
  • Bureau d'étude
  • Charpentier
  • Dessinateur Projeteur bâtiment
  • Diagnostic immobilier
  • Economiste de construction
  • Electricien
  • Immobilier
  • Maçonnerie
  • Marbrier
  • Menuisier
  • Monuments historiques
  • Peinture et façade
  • Pisciniste
  • Plafond tendu
  • Plombier / Chauffagiste
  • Poseur de fenêtre
  • Régie de spectable
  • Vérandier
  • Et bien d'autres...








 LES NOUVEAUTES

DE LA VERSION 3.0

(vidéo en anglais)




 CONTENU DU PACK

ET

DEMARRAGE RAPIDE

(Vidéo en anglais)


    cadre vide



Voilà tout ce que ce télémètre LEICA 3D Disto sait faire :

  • Mesure de positions, de hauteurs et de distances sur les 3 axes X Y Z.
  • Guide l'opérateur de manière intuitive grâce à l'assistant intelligent.
  • Mesure à partir d'un emplacement. Chaque point visible peut être relevé par la projection du rayon laser visible, sans qu'il soit nécessaire de se placer sur la cible.
  • Mesure de points difficiles d'acces ou de points cachés (par exemple les bords de toit).
  • Effectuer les mesures de surface de plafonds, de sols et de toitures, de volumes, d'inclinaisons, de pentes, de dénivelés et d'angles.
  • Mise de l'aplomb, décalage parallèle d'axes, report de hauteurs, décalage de points sur les murs au même niveau. Vous pouvez oublier le niveau à bulle et le mètre-ruban!!!
  • Représentation graphique en temps réel des mesures. Le croquis apparait instantanément à l'écran.
  • Reproduction exacte des points mesurés à l'image grâce à l'appareil photo.
  • Fonction calculatrice.
  • Traitement des données par simple pression de touche sous différentes formes : tableau standard, photo, fichiers DXF et même fichier texte.
  • Mesure pouvant être déclanchée à distance grâce à sa télécommande.
  • Facilité d'exporter et d'importer des données vers une clé USB ou un ordinateur.



Vous voulez être sûr que le télémètre laser LEICA 3D Disto vous convienne ? LOUEZ LE !!!

Cliquez ici pour savoir comment louer le télémètre motorisé LEICA 3D Disto et quels sont les tarifs.



Téléchargements

Métiers



Cuisinistes :

Infos

Informations complémentaires

Marque Leica Disto
Descriptif

PRESENTATION DU TELEMETRE MOTORISE LEICA 3D DISTO :



Ce télémètre vous garantie une prise de mesure avec une précision inégalée. Il vous permet de capturer et d'enregistrer n'importe quel point (même caché), des distances et même des surfaces inclinées sans aucune difficulté. Devis personnalisé sur demande.

LEICA 3D Disto - Des possibilités décuplées


DES POSSIBILITES DECULPLEES





Pour une meilleure maîtrise

de votre projet

Le télémètre LEICA 3D Disto vous assure la maîtrise et une très haute précision quelque soit le degré de difficulté de votre projet. Il capture et enregistre les points de mesure, les points cachés, les distances, les surfaces même inclinées, sans aucune difficulté. Fini les cotes oubliées et les erreur de mesure.




Le relevé d'espace

Mesurez en mode scan ou en mode manuel l'ensemble des pièces: les murs, fenêtres, raccordements ou escaliers. Tout ça à partir du même point.




 MESURER UNE

FORME COMPLEXE



Que vous deviez mesurer des surfaces simples, des surfaces de toits, des pentes, des angles, des arrondies ou même implanter des éléments aux formes complexes, cet apparaeil est fait pour vous.



Une fois les mesures prises simplement avec l'écran tactile fournis, le 3D Disto de LEICA transfert l'ensemble des données sous forme de fichier .DXF vous permettant de constituer un plan 2D et 3D de vos mesures.


 LEICA 3D Disto - Capture des points

 MESURE SIMPLIFIEE

Le télémètre 3D Disto de LEICA mesure chaque point très facilement sans avoir à se déplacer jusqu'à la cible.





DONNEES 3D

En une seule mesure, ce télémètre permet d'obtenir l'emplacement, la hauteur et la distance sous forme de coordonnées XYZ.





MESURE DE POINTS

DIFFICILES D'ACCES

Exemple concret : la mesure d'une toiture de maison difficile d'acces. Vous pouvez prendre toutes vos mesures sans aucun problème en vous plassant sur l'immeuble d'en face. Les coordonnées XYZ de chaque point mesuré permet au processeur de calculer la surface et pente et vous recreer la surface en 3 dimensions.





 DES OUTILS SIMLPLES

ET PERFORMANTS



Des astuces intelligentes vous sont proposées et vous assistent tout au long de l'utilisation - procédé intuitif.

EXEMPLE : utilisation de la fonction projecteur pour poser un escalier.

  • Mise d'aplomb rapide
  • Implantation rapide
  • Tracer une parallèle
  • Suivre un niveau
  • Cotes de références
  • Contrôle de hauteur

 Telemetre LEICA 3D Disto - Croquis en temps réel sur tablette tactile

 AFFICHAGE DU CROQUIS

EN TEMPS REEL



Le télémètre 3D Disto affiche en temps réel les mesures sur l'écran tactile sous forme de dessin. Plus de croquis manuels.

Si les travaux réalisés exigent votre intervention, la télécommande peut activer les fonctions à distance pour vous garantir un confort maximal.

Via une interface PC, vous pouvez récupérer les données sous plusieurs types de fichiers : .DXF  .CSV  .TXT  .JPG





 EXEMPLE DE PRISE DE MESURE

"Escalier en colimaçon"



Dans cet exemple, vous allez pouvoir découvrir comment l'opérateur peut prendre plusieurs angles de mesure : grâce à l'utilisation des cibles adhésives.

Utilisation de la tablette pour contrôler le télémètre LEICA 3D Disto. Mémorisation de l'ensemble des points de l'escalier.

Aperçu sur l'ordinateur du résultat en 3D à partir du fichier fournis par le télémètre.



Téléchargez cet exemple au format PDF.





EXEMPLE DE PRISES DE MESURE

"Accès difficiles"



Comment prendre des mesures sur un toit difficile d'accès. La méthode est présentée dans la vidéo ci-contre.




 CONTROLE DU TELEMETRE

AVEC UNE TABLETTE PC



Le télémètre motorisé LEICA 3D Disto est fournis avec une tablette tactile de 4,8".

Cependant, si ce format vous parait inconfortable pour utiliser l'appareil, vous pouvez connecter directement votre propre tablette par connection bluetooth.



Appareils compatibles :

  • Ordinateur fixe
  • Ordinateur portable
  • Tablette PC
  • Tablette de controle fournie

Systèmes d'exploitation compatibles :

  • Windows XP
  • Windows 7
  • Windows 8



APPLICATIONS





Installateur :

Une seule pour prendre des mesures et reporter le quadrillage du sol au plafond. Grande facilité pour projeter ou implanter des points, des parallèles, des côtes de référence et des quadrillages.



Cuisiniste :

Impossible d'oublier des côtes, la représentation graphique en temps réel affiche chaque point avec le tracé. Vous pouvez visualiser confortablement l'ensembles des données sur votre ordinateur après les avoir transférés.



Couvreur :

Le défi de mesurer un toit rapidement et avec précision est maintenand une routine pour tout possésseur de cet appareil. Gain de temps et d'argent vous permettant de fournir à vos client un devis rapide.



Administrateur de bâtiment :

Fini l'époque ou il fallait plusieurs étapes pour obtenir un rapport complet et détaillé: prendre des mesures, réaliser des croquis pour tout reproduire à l'ordinateur. Le télémètre LEICA 3D Disto vous assiste pour la prise de mesure et s'occupe de l'ensemble du traitement des données informatique (plan 2D / 3D et valeurs seules).






Liste de métiers



  • Agencement de magasin
  • Architecte
  • Bureau d'étude
  • Charpentier
  • Dessinateur Projeteur bâtiment
  • Diagnostic immobilier
  • Economiste de construction
  • Electricien
  • Immobilier
  • Maçonnerie
  • Marbrier
  • Menuisier
  • Monuments historiques
  • Peinture et façade
  • Pisciniste
  • Plafond tendu
  • Plombier / Chauffagiste
  • Poseur de fenêtre
  • Régie de spectable
  • Vérandier
  • Et bien d'autres...








 LES NOUVEAUTES

DE LA VERSION 3.0

(vidéo en anglais)




 CONTENU DU PACK

ET

DEMARRAGE RAPIDE

(Vidéo en anglais)


    cadre vide



Voilà tout ce que ce télémètre LEICA 3D Disto sait faire :

  • Mesures de positions, de hauteurs et de distance sur les 3 axes X Y Z.
  • Guide l'opérateur de manière intuitive grâce à l'assistant intelligent.
  • Mesure à partir d'un emplacement. Chaque point visible peut être relevé par la projection du rayon laser visible, sans qu'il soit nécessaire de se placer sur la cible.
  • Mesure de points difficiles d'acces ou de points cachés (par exemple les bords de toit).
  • Effectuer les mesures de surface de plafonds, de sols et de toitures, de volumes, d'inclinaisons, de pentes, de dénivelés et d'angles.
  • Mise d'aplomb, décalage parallèle d'axes, report de hauteurs, décalage de points sur les murs au même niveau. Vous pouvez oublier le niveau à bulleet le mètre-ruban!!!
  • Représentation graphique en temps réel des mesures. Le croquis apparait instantanément à l'écran.
  • Reproduction exacte des points mesurés à l'image grâce à l'appareil photo.
  • Fonction calculatrice.
  • Traitement des données par simple préssion de touche sous différentes formes : trableau standard, photo, fichiers DXF et même fichier texte.
  • Mesure pouvant être déclanchée à distance grâce à sa télécommande.
  • Facilité d'exporter et d'importer des données vers une clé USB ou un ordinateur.
Caractéristiques techniques

Caractéristiques techniques du télémètre LEICA 3D Disto :



     Général :

Précision : 1mm à 10m

Localisateur numérique : avec zoom x8 pour voir le pointeur rouge en intérieur ou travailler confortablement en extérieur.

Capteur intégré : Permet de poser l'appareil sur n'importe quelle surface plane ou sur un trépied disposant d'un filetage de 5/8 de pouce.

Liaison sans fil entre le capteur et la tablette (jusqu'à 50m de distance)

Tablette fournie : Ecran tactile dernière génération. 16 millions de couleurs avec une mémoire flash 32Go.

Télécommande : Permet de prendre des mesures ou d'implanter. Par Infrarouge jusqu'à 50m.



     Caractéristiques techniques :

  Mesure d'angle (Hz/V) :

Plage de mesure :   Axe horizontal 360°; axe vertical 250°
Précision :   5", soit 1,2mm à 50m



  Mesure laser :

Type :   Laser rouge visible, coaxial
Plage de mesure :   0,5 à 50m
Classe laser :   2
Type de laser :   650nm; < 1mW
Ø de pointeur laser (à distance ) :

10m : environ 7mm x 7mm

30m : environ 9mm x 15mm




  Capteur d'inclinaison :

Plage d'autocalage :   +/- 3°
Précision :   10", soit 2,5mm à 50m



  Localisateur de cible numérique :

Zoom (grossissement) :   1x, 2x, 4x, 8x
Champs visuel (à 10m) :

1x : 3,40m x 2,14m

2x : 1,70m x 1,07m

4x : 0,85m x 0,54m

8x : 0,42m x 0,27m

Précision de calage de la nivelle sphérique :   1° / mm



  Commande :

Ecran :

Ecran de haute résolution : 800x480 pxls

LCD TFT de 4,8", 16 millions de couleurs

Touches / interface utilisateur :

3D Disto : 1 bouton marche/arrêt

Appareil portable : écran tactile, 1 bouton marche/arrêt

Mémoire :   Mémoire Flash de 32 Go
Interfaces :

3D Disto : USB de type B, alimentation bloc secteur,

alimentation unité portable.

Unité portable : USB type A, Alimentation bloc secteur




  Communication :

Câble :   USB : USB micro-B et type A, WLAN
Sans fil :   Carte SD, portée 50m (suivant l'environnement)
Format de données :   Importation DXF; Exportation DXF, TXT, CSV, JPG



  Alimentation :

Type :

3D Disto : batterie Li-ion, tension : 14,4V / 63Wh

Alimentation externe : 24VDC/2,5A, temps de charge : 8H

Appareil portable : batterie Li-ion, 2500mA, 3,7V

Alimentation externe : 5VDC / 2,0A, temps de charge 7H
Autonomie :

3D Disto : 8H

Appareil portable : 6H




  Fixation :

Type de filetage :   5/8 ème



  Format :

Dimensions :

3D Disto : Ø 186,6 x 215,5 mm

Appareil portable : 178,5 x 120 x 25,8 mm

Poids :

3D Disto : 2,8 Kg

Appareil portable : 0,33 Kg




  Environnement :

Température de service :

3D Disto : de -10°C à +50°C

Appareil portable : de -10°C à +50°C

Température de stockage :

3D Disto : de -25°C à +70°C

Appareil portable : de -25°C à +70°C

Protection contre la poussière et l'eau :

3D Disto : IP54 (CEI 60529)

Appareil portable : IP5x

Humidité :   Max 85%, sans condensation



  Télécommande :

Portée :   50m (suivant l'environnement)
Communication :   Infrarouge (IR)
Batterie :   1 pile type AA, 1,5V


Téléchargement LEICA/TELEMETRE/3D Disto LEICA - Brochure - FR - e.pdf;LEICA/TELEMETRE/3D Disto LEICA - Declaration de conformite.pdf;LEICA/TELEMETRE/3D Disto Leica - Demarrage rapide - e.pdf;LEICA/TELEMETRE/3D Disto Leica - Manuel - FR - e.pdf

Marques

Leica
Stanley
Bosch
Laserliner
Flir
Ridgid
Nedo
Stabila
Metland
Topcon
Bushnell
Nestle
PLS
Futech
CST/Berger
Geofennel
Metabo
Soppec
Agatec
C Scope
Calculated Industries
Eda
Etl
Garmin
Geomax
Humitest
Laser Technologies
Metrica
Meywald
Motorola
Nivcomp
Radiodetection
Saugnac
Stonex
Suparule
Suunto
Trumeter
Ziplevel
