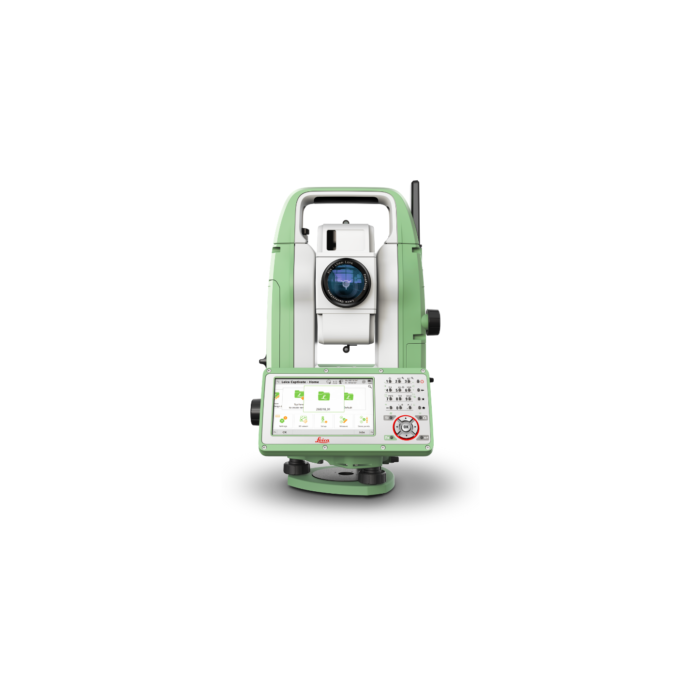

Station totale LEICA TS10 modèle 5" R500

Caractéristiques technique de la station totale Leica TS10 :

Mesure d'angle :  5''  en option : 1'' / 2'' / 3''

PRECISION Hz et V

• Résolution de l’affichage : 0,1’’ (0,1 mgr)
• Compensation 4 axes
• Précision de calage du compensateur : 0,5’’/ 1’’/ 1,5’’
• Plage du compensateur : +/- 3,78’ (+/- 0,07 gon)
• Résolution de la nivelle électronique : 2’’
• Sensibilité de la nivelle sphérique : 6’/2 mm

Mesure de distance

PORTEE

• Prisme (GPR1, GPH1P) : 1,5 m à 3,500 m
• Prisme GPR1 (mode longue portée) > 10 000 m
• Sans prislme R500 ou R1000 en option

PRECISION/ DUREE DE MESURE PRISME UNIQUE

• + Précis/une fois : 1 mm + 1,5 ppm (habituellement 2,4 s)
• Une fois et rapide : 2 mm + 1,5 ppm (habituellement 2 s)
• En continu : 3 mm + 1,5 ppm (habituellement 0,15 s) n Moyenne : 1 mm + 1,5 ppm
• Mode longue portée / > 4 km : 5 mm + 2 ppm (habituellement 2,5 s)

PRECISION/DUREE DE MESURE SANS PRISME / TOUTE SURFACE

• 0 m à 500 m : 2 mm + 2 ppm (habituellement 3 à 6 s)
• > 500 m : 4 mm + 2 ppm (habituellement 3 à 6 s)

TAILLE DU POINT LASER

• À 30 m : 7 mm x 10 mm
• À 50 m : 8 mm x 20 mm
• À 100 m : 16 mm x 25 mm

LUNETTE

• Grossissement : 30x n Résolution : 3’’
• Plage de mise au point : De 1,55 m/5,08 pi à l’infini
• Champ visuel : 1° 30’/1,66 gon/2,7 m à 100 m

Général

AFFICHAGE ET CLAVIER

• 5 pouces, WVGA 800 x 480 pixels, couleur et tactile
• 25 touches5a
• 37 touches avec touches de fonction (en option)
• 2e clavier (en option)
• Touches éclairée

PILOTAGE

• Commandes par vis sans fin pour HZ et V
• Touche de déclenchement : définissable par l’utilisateur avec 2 fonctions

ALIMENTATION

• GEB361 : jusqu'à 18 heures d'autonomie
• GEB331 : jusqu'à 9 heures d'autonomie
• Temps de charge : 3h30 avec le chargeur GKL341
• Temps de charge : 6h30 avec le chargeur GKL311
• Tension d'alimentation externe : nominale 13,0 V CC et 16 W max

STOCKAGE DE DONNEES

• Mémoire interne : Flash 2 Go
• Carte mémoire : Carte SD 1 Go ou 8 Go
• Clé USB : 1 Go

PROCESSEUR

• TI OMAP4430 1 GHz Dual-core ARM® Cortex™ A9 MPCore™
• Système d’exploitation : Windows EC7

INTERFACES

• RS2327, périphérique USB
• Bluetooth® 8, WLAN9
• Panneau latéral de données mobiles : Modem LTE pour accès Internet

AIDE A L'ALIGNEMENT

• Plage de travail : 5 m à 150 m
• Précision en position : 5 cm à 100 m
• Longueur d’onde rouge/orange : 617 nm/593 nm

PLOMB LASER (CLASSE 2)

• Déviation verticale : 1,5 mm à 1,5 m
• Diamètre du point laser : 2,5 mm à 1,5 m

MODULE AutoHeight

• Précisions de distance : 1,0 mm (1 sigma)
• Portée de distance : 0,7 m à 2,7 m

ENVIRONNEMENT

• Protection : IP66
• Plage de température de fonctionnement : -20 °C à +50 °C
• Version arctique : -35 °C à +50 °C
• Poussière/eau (IEC 60529) / humidité : IP66/95 %, sans condensation
• Norme militaire 810G, méthode 506.5
• Garantie 1 an
