Comment localiser efficacement les réseaux télécom et fibre optique sur vos chantiers ?


Sur les chantiers de travaux publics et d’aménagement urbain, la détection des réseaux enterrés est une étape indispensable pour garantir la sécurité des interventions et éviter d’endommager des infrastructures existantes. Si la détection des réseaux électriques est relativement simple grâce à des détecteurs de câbles classiques, repérer les réseaux télécom et fibre optique demande une approche spécifique. On vous explique comment faire et surtout avec quels équipements.

Détecter les réseaux électriques et télécom : une méthode reconnue

Les réseaux électriques et télécom transportant du courant peuvent être localisés à l’aide de détecteurs de réseaux. Ces appareils captent le champ électromagnétique émis par le câble et permet donc de les repérer en surface.

Plusieurs équipements professionnels sont disponibles sur le marché :

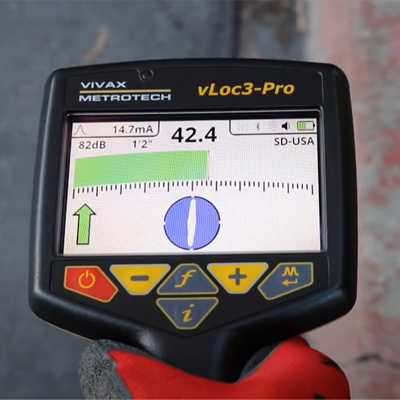

• Le vLoc3-Cam de Vivax : ce détecteur performant est conçu pour localiser avec précision les câbles sous tension et réseaux (télécom). Il s’utilise en association avec le générateur Tx-1, qui permet d’amplifier le signal émis par le réseau ou l’aiguille détectable

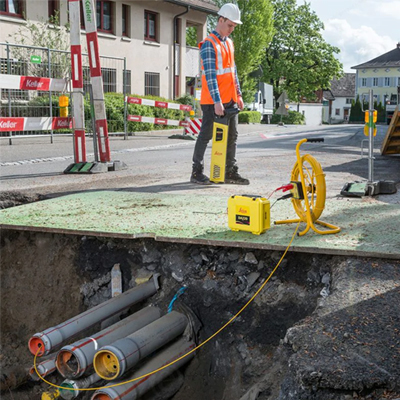

• Le Leica DD300 offre également une détection fiable des réseaux actifs. Couplé au générateur DA300, il garantit une localisation rapide et précise, même en environnement urbain dense

Ces détecteurs sont disponibles sous forme de packs complets pour une utilisation optimale sur le chantier.

Localiser un réseau fibre optique : une méthode adaptée

Contrairement aux câbles électriques, la fibre optique ne transporte pas de courant. Les détecteurs de réseaux classiques ne peuvent donc pas la localiser directement. Pour y remédier, il est nécessaire d’utiliser une aiguille détectable que l’on introduit dans la gaine technique où passe la fibre. Cette aiguille est ensuite raccordée à un générateur de signal, comme le Tx-1 de Vivax ou le DA300 de Leica, qui envoie le courant dans l’aiguille rendant sa position détectable en surface.

Plusieurs solutions complètes sont disponibles pour ce type d’intervention :
• le pack vLoc3-Cam avec générateur Tx-1 et aiguille traçante, idéal pour localiser le cheminement des fourreaux libre
• le pack Leica DD300 avec générateur DA300, offrant également une détection efficace des gaine fibre
• le pack Radiodection, qui associe le détecteur RD7200, une aiguille et une sonde pour tracer les réseaux non alimentés et repérer d’éventuels points de blocage.



Repérer les points de blocage avec une sonde à aiguille

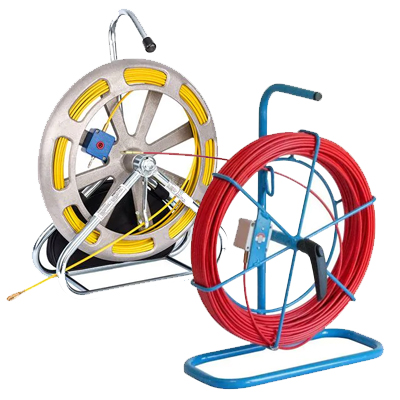

Le choix de l’aiguille est essentiel pour assurer une détection efficace. La gamme TARAVELLO propose des aiguilles détectables disponibles en différentes longueurs de 60, 80 et 90 mètres, adaptées à différentes configurations de chantier. Ces aiguilles sont compatibles avec tous les générateurs du marché, peu importe la puissance. Les générateurs 1 watt sont recommandés pour les aiguilles de 50 ou 60m maximum. Au-delà il est recommandé d’opter pour un générateur plus puissant comme le ST305 de Ridgid ou TX-5 de Vivax.

Lors du passage de l’aiguille dans la gaine, il arrive qu’elle se retrouve bloquée. Pour identifier précisément l’endroit du blocage, il suffit de visser une sonde à aiguille. Par exemple une sonde V6 de vivax sur une aiguille katimex en 4,5mm de diamètre. Cette petite sonde, fixée à l’extrémité de l’aiguille émet un signal localisable par le détecteur. Pas besoin du générateur, la sonde est autonome. Et elle fonctionne à pile. La fréquence émise par la sonde et détectable en surface par le détecteur, il est donc facile de localiser le point de blocage et d’intervenir efficacement sans risque.



Pour garantir la sécurité et la conformité des interventions sur les chantiers, il est indispensable de disposer d’équipements adaptés à chaque type de réseau. La détection des réseaux télécom et fibre optique repose sur des méthodes et du matériel spécifique, qu’il s’agisse de détecteurs de réseaux, de générateurs de signal ou d’aiguilles traçantes.
Packs de détection complets, aiguilles de différentes longueurs et accessoires comme les sondes permettent aujourd’hui d’investir efficacement et en toute sécurité. Il est recommandé de bien adapter son équipement en fonction du type de réseau à localiser et de la configuration du chantier.

Faites confiance à vrai spécialiste et demandez conseil à nos experts.
